PICマイコン演習　ガイダンス

配布部品の確認とブレッドボードの使い方

１．配布部品の確認

• ブレッドボード　１
• ＰＩＣマイコン(PIC16F648A)　１
• 振動スイッチ　１
• LED　６（8個まで追加利用可能）
• 抵抗10kΩ １
• ジャンパ線　少々（追加可能）
• ピンセット　１
• 単三電池　２
• 電池ボックス　１
• ネームプレート　１

２．ブレッドボードの使い方

　テキストで紹介した光るタンバリンの回路をブレッドボードに構成します。振動スイッチは、PICマイコンのRA5(4ピン)に接続し、LEDは、RB7(13), RB6(12), RB5(11)に接続します。

Fig.1　光るタンバリンの回路

１）ＰＩＣマイコンと振動スイッチの配置

Fig.2　PICマイコンと振動スイッチをブレッドボードに配置

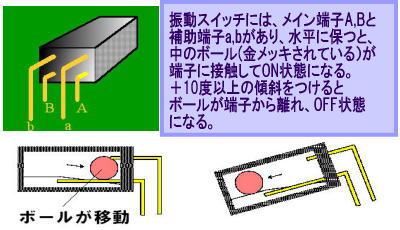

Fig.3　振動スイッチの動作

２）PICマイコンのVdd端子を＋列に接続

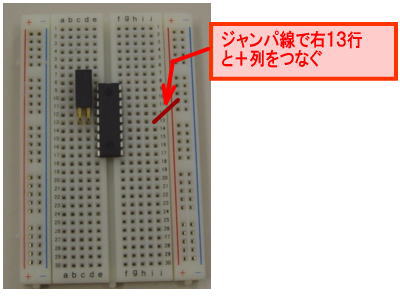

Fig.4　PICマイコンのVdd端子を＋列に接続

３）ＬＥＤの接続

Fig.5　LEDをPICマイコンのRB7, RB6, RB5端子に接続

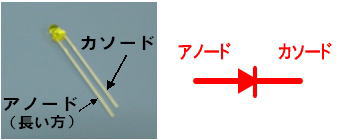

Fig.6　LEDについて

４）PICマイコンのVcc端子の接続と左右＋列の接続

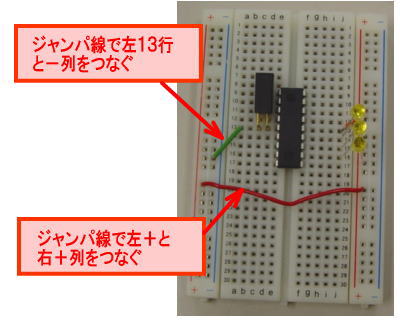

Fig.7　PICマイコンのVccを−列につなぎ、左右の＋列をつなぐ

５）振動スイッチのプルアップ抵抗を接続

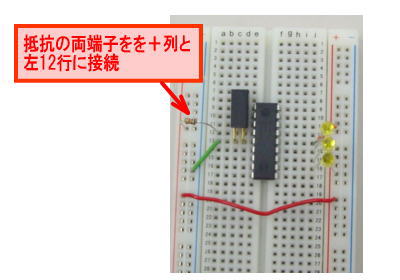

Fig.8　振動スイッチのプルアップ抵抗を接続

６）電池の接続

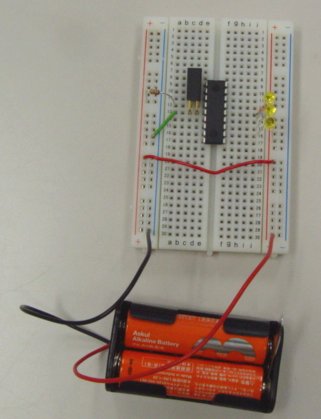

Fig.9　電池の接続
